OSCILLOSCOPE et circuit RL

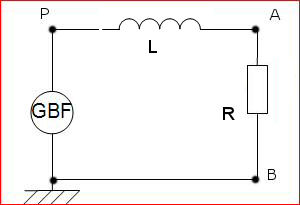

Un circuit RL est soumis à une tension en créneaux. On visualise l'évolution de la tension aux bornes de la résistance R et du GBF à l'aide d'un oscilloscope. L a une résistance r négligeable.

1- Où brancher la voie 1 de l'oscilloscope pour visualiser la tension du GBF	P	A	B

2- la voie 2 pour visualiser la tension aux bornes de la résistance R	P	A	B

On branche l'oscilloscope et on observe l'oscillogramme suivant
Les réglages sont : sensibilité horizontale : 2ms/div ; sensibilité verticale des 2 voies : 3V/div

3- Trouver l'amplitude de la tension du GBF et sa période.
amplitude :	Umax= V	Periode :	T = ms

4 Sachant que R= 100 Ω, Trouver la valeur de imax quand le régime permanent est atteint	imax= mA

5- a En observant l'oscillogramme, la tension UR a juste le temps d'arriver à son maximum , Trouver la constante de temps τ de ce circuir RL	τ = ms
5-b En déduire la valeur de l'inductance L	L= mH
